1、工作原理

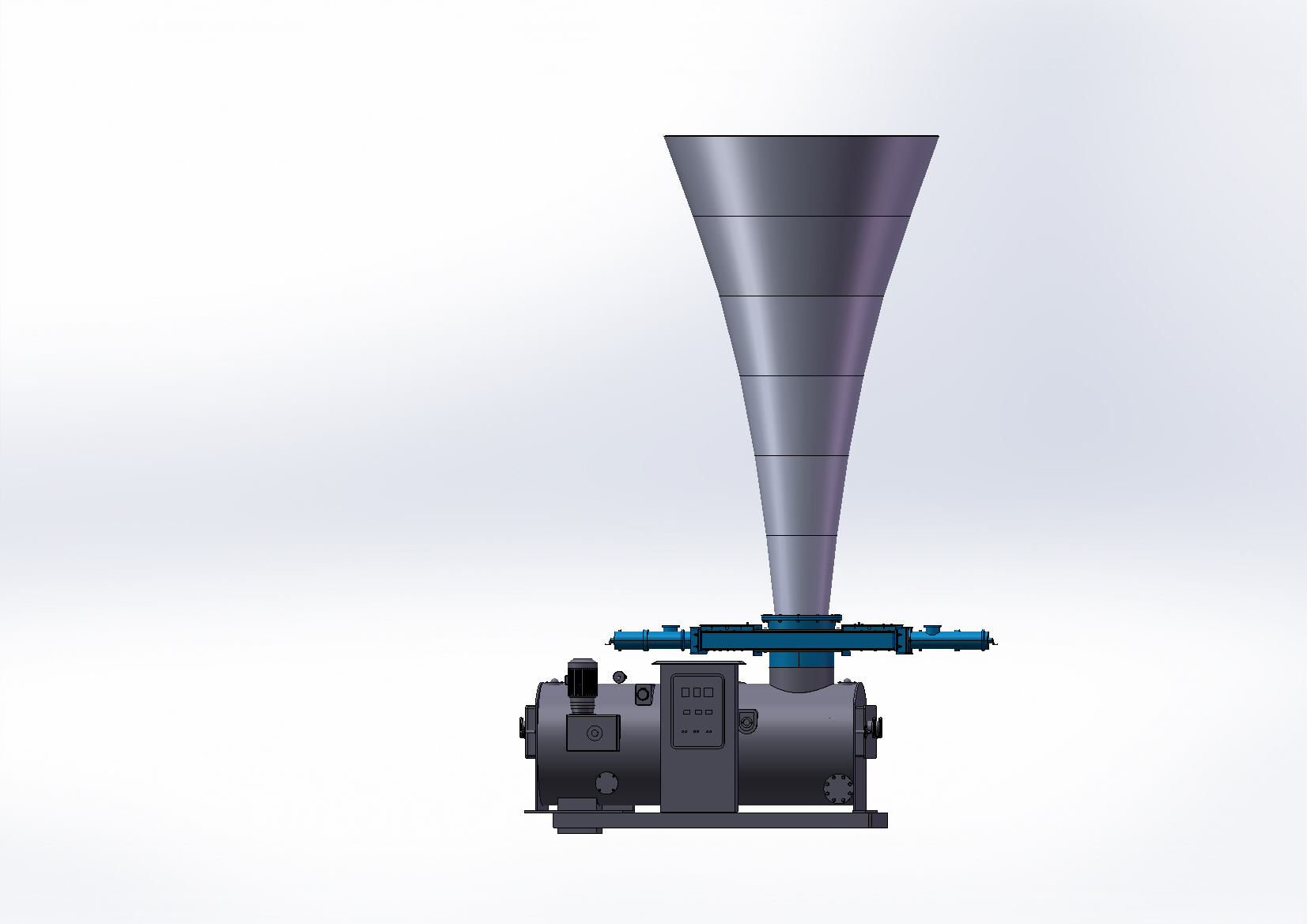

雙曲線防堵料倉采用不等高的圓錐筒體組合拼接制作,并結合CFD(計算流體動力學)計算數據、設計經驗,對雙曲線防堵料倉的各段截面收縮率、倉壁傾角及高度進行優化設計。各段的高度、截面收縮率不等,且倉壁傾角不斷變化,倉壁受壓點綜合受力方向不斷變化,原料顆粒滑動安息角不斷變化,這樣,料斗越往下安息角越小,摩擦力越小,阻力越少,流動過程中的壓力拱分布的高度越小,壓力分散,物料向下滑動流速越來越大。同時倉壁物料顆粒滑動動力隨曲線延伸傾角的變化而變化,向下滑動的動力不斷增加,等效流動性不斷增強,物料的下部流速能滿足上部物料顆粒重新排列擠壓與應力分散的需要,物料流水平截面流速優化,物料流流態形成中心流、管狀流與整體流結合的最優流態。
2、技術特點及優勢
雙曲線防堵料倉的雙曲線結構及截面收縮率變化符合煤流運動的規律,物料在倉內流動時,物料顆粒運動平衡狀態被打破,壓力方向改變,物料顆粒移動,壓力分散,阻力減少,動力、流速增大,流態優化,物料顆粒等效流動性不斷增強,從而達到防止堵料蓬料目的,并能更好解決粘性大、團聚性強、水份大物料及造成蓬堵現象。
(1)雙曲線防堵料倉的設計,由雙曲線料斗與輔助設施組成,截面收縮率變化符合物料顆粒物流動規律;
(2)有效清堵高度達6米以上,;
(3)整體焊接成型,不存在泄漏問題;
(4)倉壁整體采用不銹鋼耐磨材質,使用過程中更加耐磨、耐腐蝕、順滑;
(5)清堵效果顯著,維護簡單,不耗廠用電;
(6)使用壽命超過30年,與鍋爐同壽命。
雙曲線防堵料倉技術方案的實施中,配套輔助設施的選擇運用至關重要,主要包括倉壁振打氣錘、脈沖氣力吹掃清堵系統等。雙曲線防堵料倉在料斗結拱的臨界點下方加裝倉壁振打氣錘或脈沖氣力吹掃清堵系統,其作用力大于該段料斗區域的平衡摩擦力,能夠有效地助流、破拱、防堵、清堵。
