1、工作原理

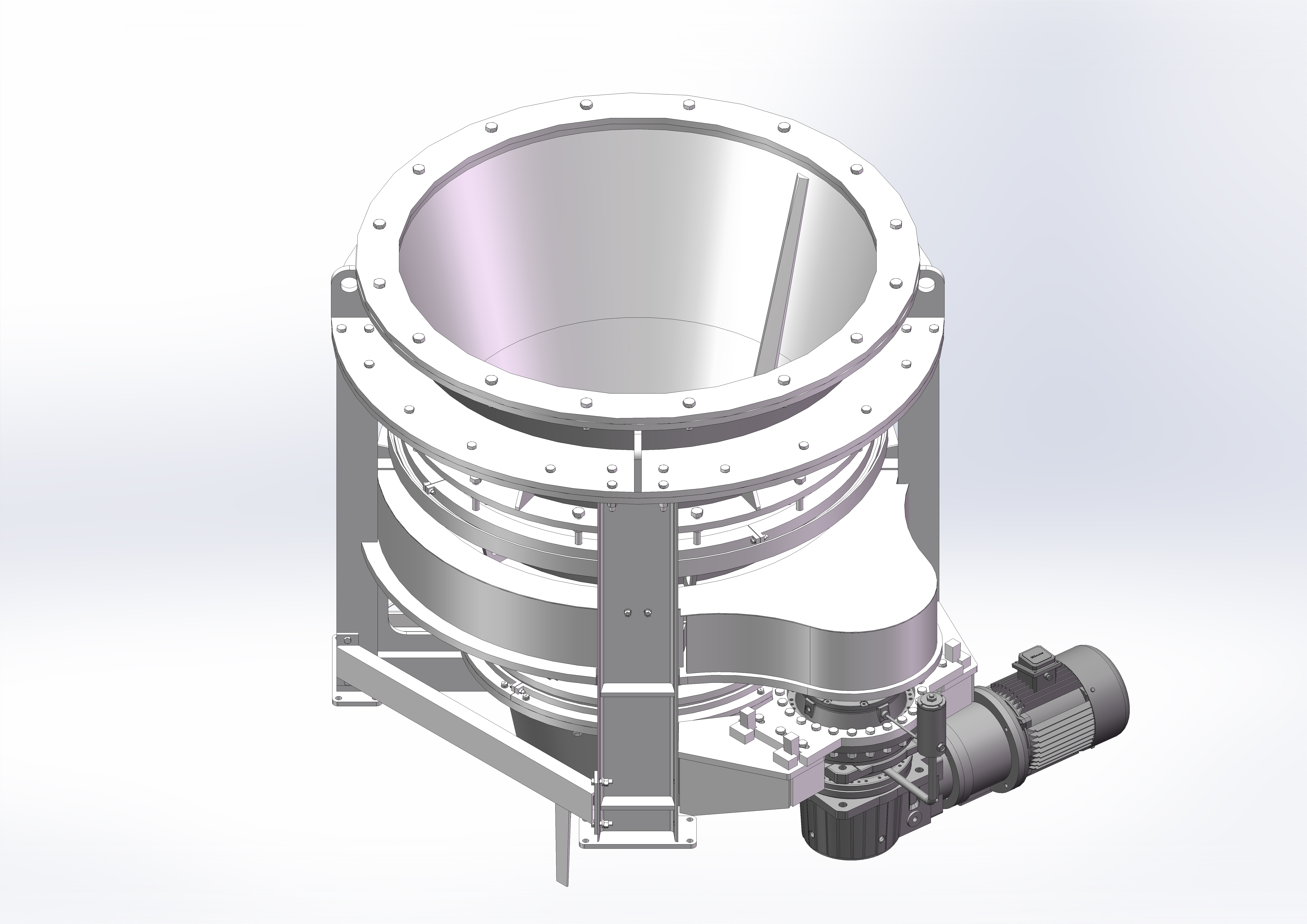

旋轉清堵機(CLST03-H1型)采用倉旋轉結合刀旋轉的結構型式,該設備由固定倉體、旋轉倉體、清堵組件、驅動裝置和控制系統等部分組成,安裝在料倉到給料機之間最容易發生堵塞的部位,當給料機檢測到煤流量發生變化時,將信號傳遞到控制系統并發出運行指令,驅動裝置開始工作,帶動旋轉倉體和清堵清堵組件運動疏通料倉,保證倉內物料順暢流通。當物料正常流通時,流量檢測裝置反饋信號給控制系統發出停止指令, 清堵機自動延時停止運轉,以此循環,形成智能的強制物料流動系統,從而解決原煤堵塞問題。
2、技術特點和優勢

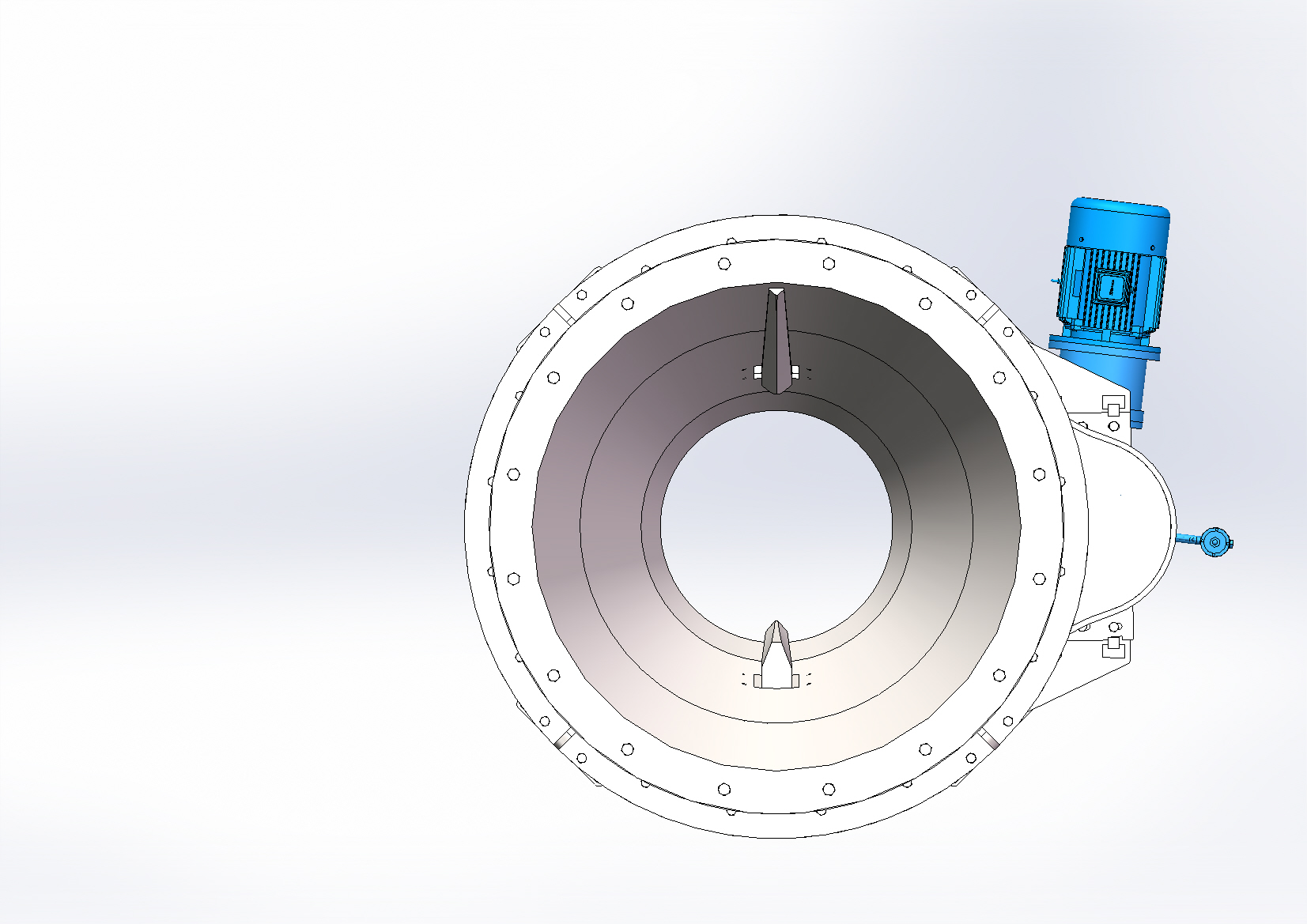

(1)采用倉刀結合360°旋轉結構,內部設置一上一下兩把清堵清堵組件,呈180°布置固定在旋轉倉體上,與旋轉倉360°同步旋轉擾動煤流,并與固定倉相對運動刮壁清倉,上清堵組件過固定倉入管錐曲線料倉,下清堵組件過固定倉、插板閥入給料機口,實現對閥門段清理。
(2)采用整體框架式結構,設備采用唯一基準組裝、內部配合面均采取一次夾裝加工成型工藝,確保設備裝配及運行精度。
(3)采用一套驅動裝置,即采用一個電機進行驅動,運行穩定,安全可靠。
(4)采用整體式優質回轉支承定位,外側為嚙合齒輪,內部精密的軸承式結構,能夠承受足夠的軸向、徑向及傾履力矩。
(5)筒體均采用不銹鋼耐磨材料,既有很好的耐磨性,又有極好的耐腐蝕性,大大延長了筒體的使用壽命。
(6)采用更加科學的半頂角設計,料倉與旋轉清堵機角度整體協調,更好的保證了落煤的平滑順暢,在設備停運時不會影響正常的下煤方式。
(7)控制系統與現場給料機聯鎖,在給料機運行時有煤量偏低信號(或斷煤信號)輸入,旋轉清堵機自動投運,疏煤清堵,使清堵機長期處于伺服狀態,減少了筒體、密封組件及清堵組件等部件的磨損,大大延長了整機的使用壽命,提高了用戶的經濟效益。
(8)清堵組件選用40Cr(鍛造)、42CrMo材料,結構采用雙面切削刀刃立體設計,并采用數控機床加工,保證了清堵組件的安裝精度,延長了清堵組件和筒體的使用壽命。
(9)清堵組件全部采用倉外固定安裝,更換無需進倉,使清堵組件更換更加安全、方便、快捷,省時省事省力。
(10)動力系統選用硬齒面行星齒輪減速機配備大功率冶金電機,有足夠的轉矩可保障設備在復雜工況下長期穩定運轉8000小時以上。
(11)密封結構:設備上、下部動靜結合處密封采用綜合密封結構,模塊化組件式設計,獨立于回轉支承之外,更換方便,更換密封不影響機組的正常運行,密封潤滑方式采用自動潤滑系統內置機油定時定量潤滑,既保證潤滑效果,又能避免機 油溢出造成設備污染,滿足電廠文明生產要求。
(12)采用規范化設計,合理化設計,在設備適當位置均開有檢修孔,大量采用標準件,便于用戶后期運行期間的檢修、維護,大大減少維護工作成本。
(13)在國內多家大型發電、熱電、化工、鋁業、水泥、造紙、礦山行業已得到驗證使用效果良好。
3、旋轉清堵機參數
型號 |
CLST03-H1 |
尺寸規格 |
直徑范圍:Φ1500~Φ2200 mm
高度范圍:1600~ 2500mm |
整機重量 |
2.5t~5t |
額定功率 |
3~7.5kW |
額定電壓 |
380V |
額定扭矩 |
≥22kN·m |
刮刀材質 |
40Cr(鍛造)、42CrMo(鍛造) |
刮刀數量 |
2 |
